— Высокая точность воспроизведения параметров вибрации
— Три фиксированные частоты воспроизведения механических колебаний
— Возможность калибровки тяжелых вибродатчиков
— Небольшой коэффициент передачи внешних колебаний
Принцип действия
Электрическое напряжение с фиксированными частотами вырабатывается с помощью генератора переменного напряжения, к выходу которого подключена катушка возбуждения электродинамического возбудителя механических колебаний, жестко закрепленного в основании вибростенда на подвесной системе. Пьезоэлектрический вибродатчик, установленный на подвижном столе возбудителя, вырабатывает электрический сигнал, пропорциональный виброускорению. Подвесная система возбудителя позволяет уменьшить передачу колебаний от вибростола на основание
Состав

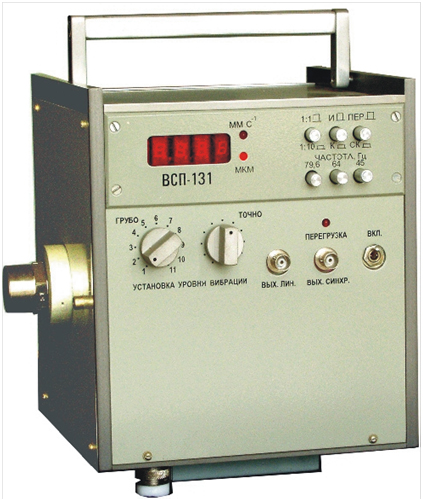

Блок с вибростолом для укрепления поверяемых вибродатчиков, имеет цифровую индикацию воспроизводимых параметров
Применение
Калибровка и поверка виброконтрольной аппаратуры, применяемой на электростанциях, газокомпрессорных установках и других промышленных объектах
Частота воспроизведения вибрации, Гц 45; 64: 79,6
Основная приведенная погрешность воспроизведения среднеквадратического
значения виброскорости и размаха виброперемещения, % 2
Относительный коэффициент поперечных колебаний, % 2
Относительный коэффициент передачи внешних колебаний, % 5
Относительный коэффициент нелинейных искажений, % 1
Диапазон воспроизведения размаха виброперемещения, мкм, на частотах:
45 Гц 3-250
64 Гц 10-125
79,6 Гц 5-80
Диапазон воспроизведения среднеквадратического значения
виброскорости, мм/с, на частотах:
45 Гц 2-25
64 Гц 1-17,6
79,6 Гц 5-14,4
Габаритные размеры, мм 220х220х240
Масса, кг 12
